Wurzel­ballen­ver­ankerung ohne sichtbare Pfähle

Jungbäume unterirdisch verankern - schnell montiert, dauerhaft sicher, im fertigen Landschaftsbild unsichtbar.

Was mit dem Pfahl anfängt, hört mit dem Pfahl nicht auf

Der Holzpfahl ist die naheliegende Lösung – leider aber auch die, die über Jahre Arbeit macht. Bindungen müssen nachgezogen werden, Pfähle lockern sich, und am Ende muss alles wieder heraus und entsorgt werden. Bis dahin steht in jeder Sichtachse ein Konstruktionsteil, das dort eigentlich nicht hingehört.

Die Meyerdiercks Erdanker verlagern die Verankerung unter die Oberfläche. Der Wurzelballen wird direkt mit dem Baugrund verspannt. Was danach zu sehen ist, ist der Baum.

  • Kein Nachbinden, kein Nachjustieren
  • Keine Entsorgung ausgedienter Pfähle
  • Keine Behinderung bei Stammschutzmanschetten oder Weißanstrich
  • Das Bild der Anlage bleibt von Anfang an ungestört
Jungbäume in einfachen Arbeitsschritten verankert

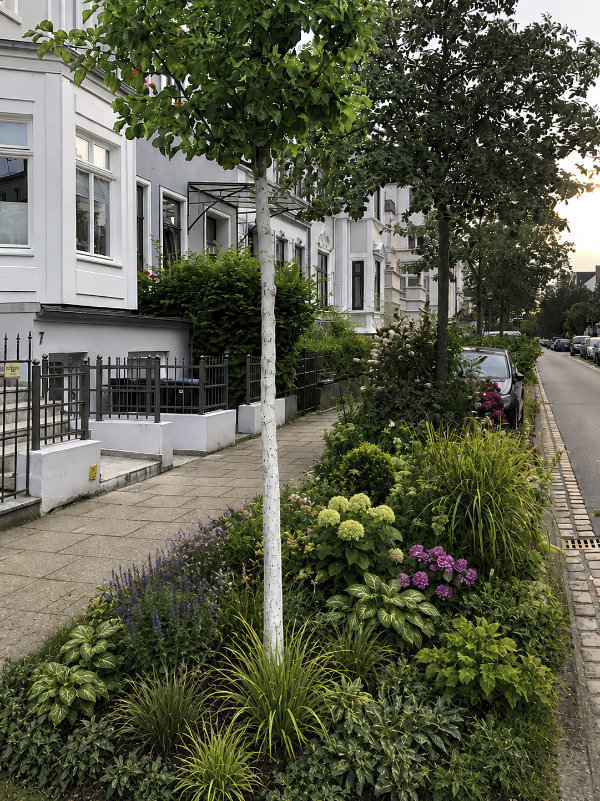

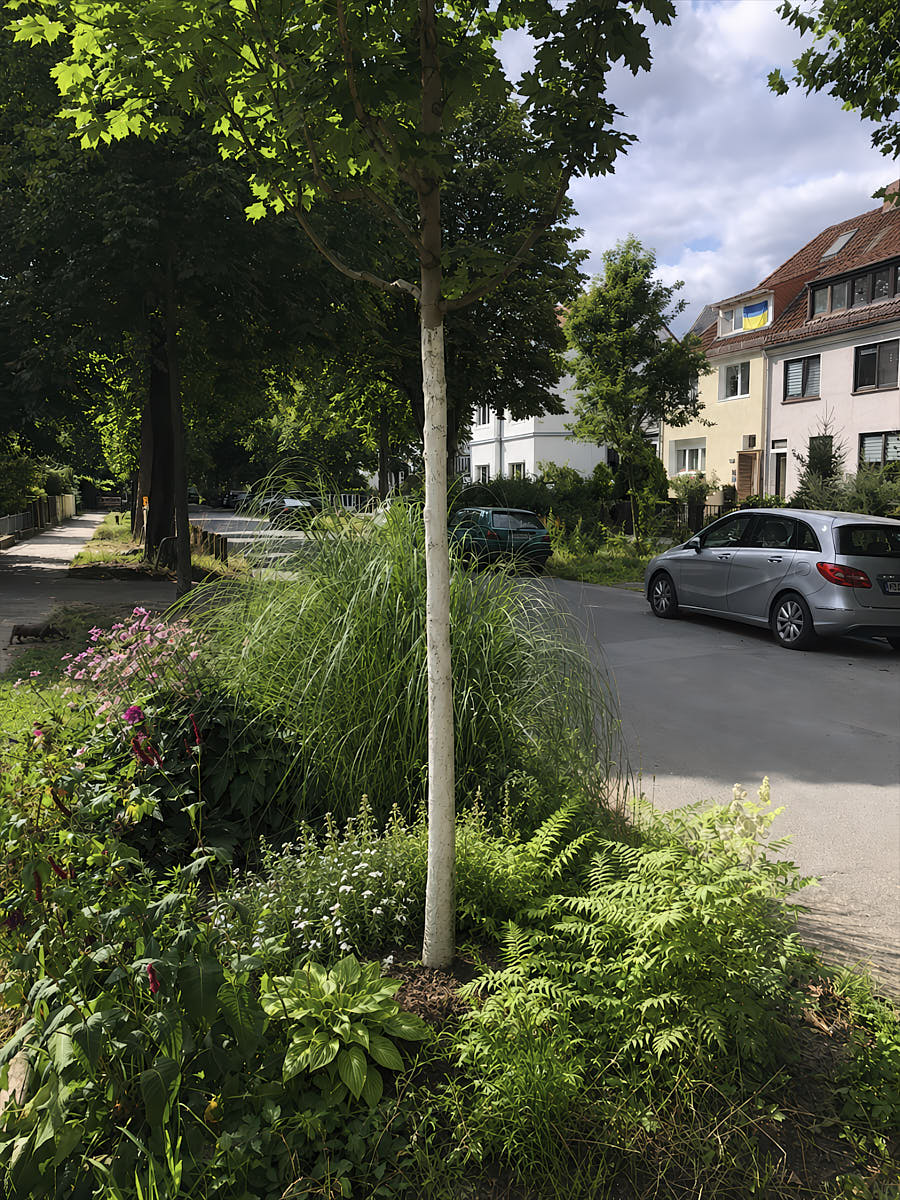

Jungbaum ohne Pfahl, unterirdisch mit Meyerdiercks Erdanker verankert

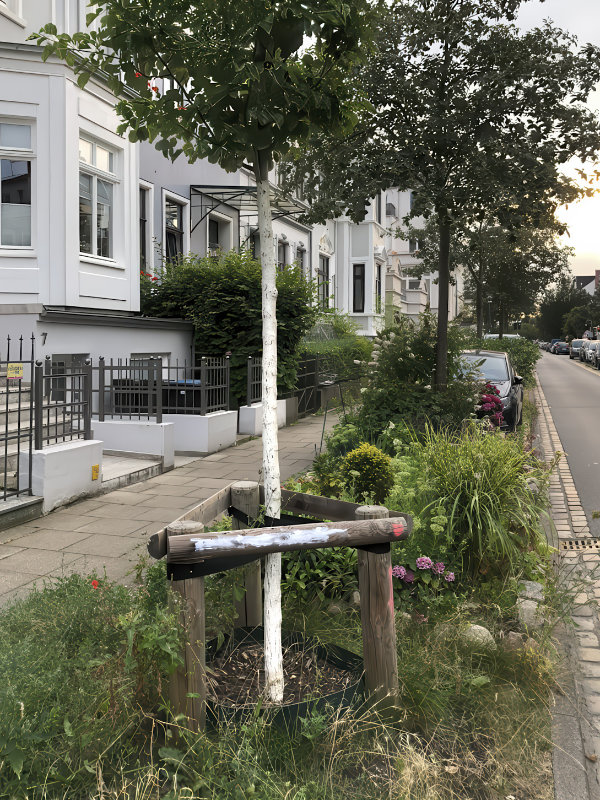

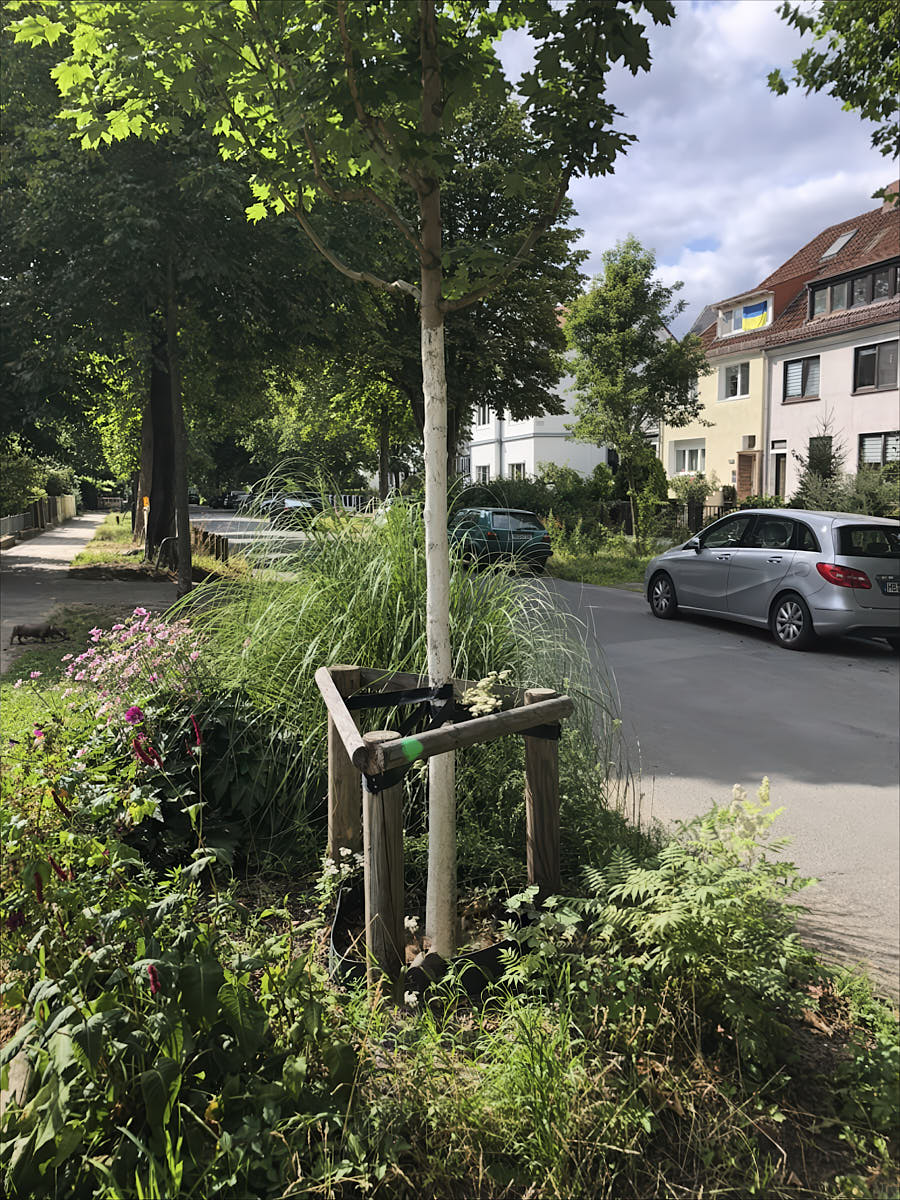

Jungbaum konventionell mit Holzpfahl gesichert
Mit Pfahl Mit Erdanker

Der Ablauf

In sechs Schritten verankert!
Der Einbau erfolgt von Hand, mit Werkzeug, das für die Anwendung ausgelegt
und mehrfach verwendbar ist

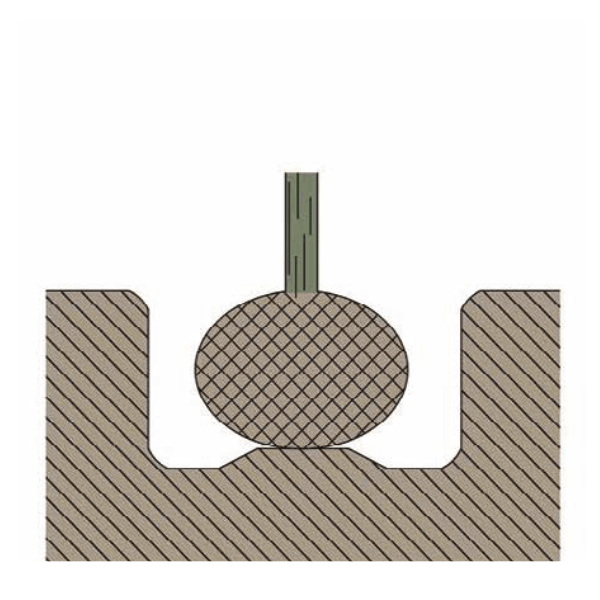

Baum in die Pflanzgrube stellen
Baum in die Pflanzgrube stellen

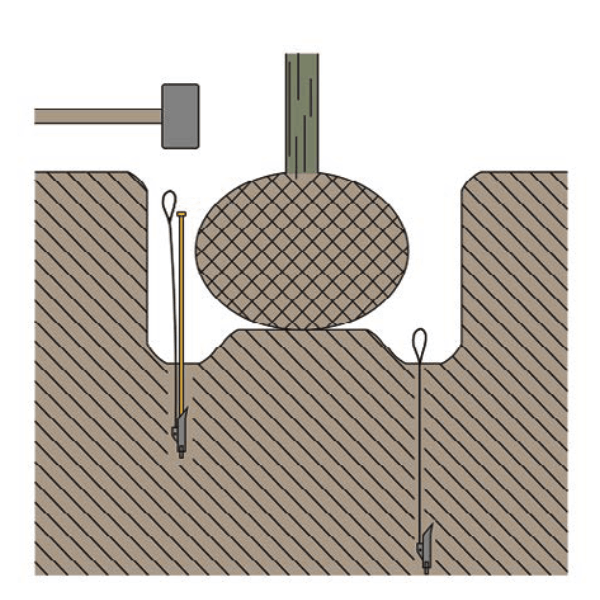

	Anker mit der Treibstange in den Boden eintreiben
 Anker mit der Treibstange in den Boden eintreiben

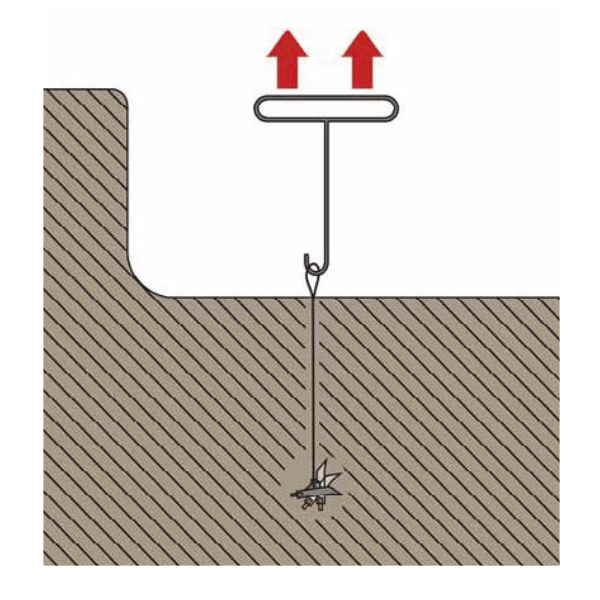

Anker verriegeln – der Verriegelungshaken kippt ihn quer zur Zugrichtung
Anker verriegeln – der Verriegelungshaken kippt ihn quer zur Zugrichtung

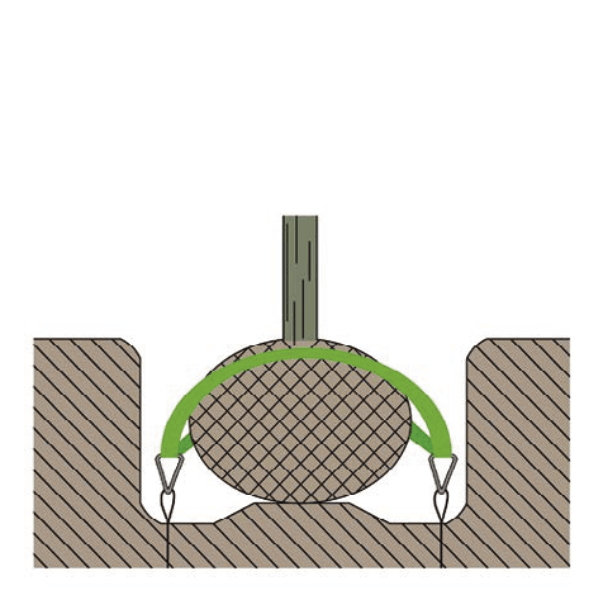

Spanngurt auflegen und durch den Triangel (D-Ring) ziehen
Spanngurt auflegen und durch den Triangel (D-Ring) ziehen

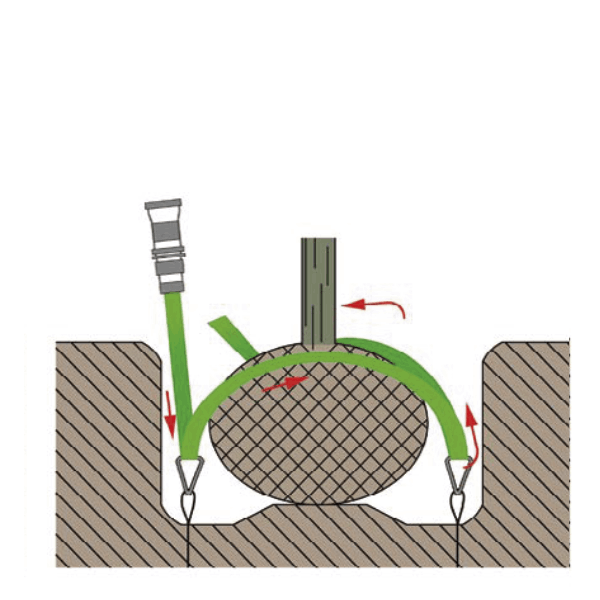

Wurzelballen verspannen
Wurzelballen verspannen
Siehe auch Anwendungsbeispiele

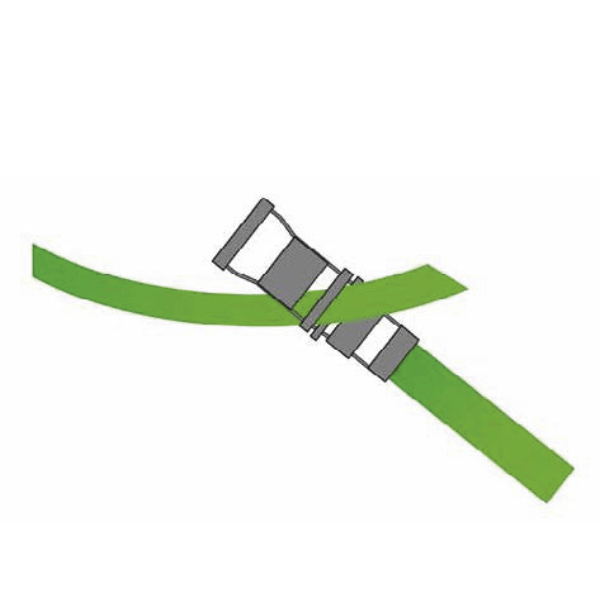

Spanngurt mit der Ratsche anziehen
 Spanngurt mit der Ratsche anziehen

Kein Bagger, keine Hydraulik, keine Aushärtezeit.
Der Baum ist verankert, sobald der Gurt sitzt.

Welcher Anker für welchen Baum?

Ob junger Straßenbaum oder bereits kräftig gewachsener Solitär: Mit unserem Unterflur-Verankerungssystem finden Sie für jeden Stammumfang den passenden Satz – von der ersten Standsicherung bis zur Verankerung ausgewachsener Bäume.

Auswahltabelle: Welcher Anker für welchen Baum Tabelle mit drei Verankerungssätzen 40-RBKW, 68-RBKW und 88-RBKW, jeweils mit Stammumfang, maximaler Höhe und Länge des Ankerseils, illustriert mit Laubbäumen in drei Größen. Die Zeilenfarben entsprechen den Gurtfarben blau, grün und orange. Verankerungssatz Stammumfang bis Höhe Länge Ankerseil 40-RBKW ca. 20–35 cm ca. 3,50 m 0,50 m 68-RBKW ca. 35–75 cm ca. 6,00 m 0,75 m 88-RBKW ca. 75–125 cm ca. 8,00 m 1,05 m Jeder Satz enthält drei Ankerseile, einen Polyestergurt und eine Ratsche als Spannelement. Die Farbe zeigt die Gurtfarbe: blau, grün, orange.

Haltekräfte, die man dem Anker nicht ansieht

Der Anker wird von Hand eingetrieben und kippt beim Verriegeln quer zur Zugrichtung. Erst dadurch entsteht die Haltekraft – nicht durch Masse, sondern durch die Fläche, die der Anker im gewachsenen Boden aufspannt.

Die Ankerseile bestehen aus Stahldraht. Deren geringe Dehnung sorgt für eine eindeutige Verriegelung und eine gleichmäßige Lastaufnahme über die gesamte Standzeit.

Haltekräfte der Ankerseile Tabelle mit drei Ankerseilen AS A 40, A 68 und A 88, jeweils mit Durchmesser, Länge und Arbeitslast, illustriert mit Stahlseil-Symbolen wachsender Stärke. Ankerseil Durchmesser Länge Arbeitslast* AS A 40 3 mm 0,50 m ca. 140 kg AS A 68 4 mm 0,75 m ca. 500 kg AS A 88 5 mm 1,05 m ca. 1.365 kg * Werte für Bodenklasse 3 bis 5 nach DIN. Die exakte Nutzlast ist mit einer Probebelastung vor Ort zu ermitteln.

Wenn die Standardlösung nicht passt

So sieht das in der Praxis aus

Vom Skaterpark bis zur Landesgartenschau:
Anwendungsbeispiele aus Projekten,
in denen unsere Erdanker zum Einsatz kommen

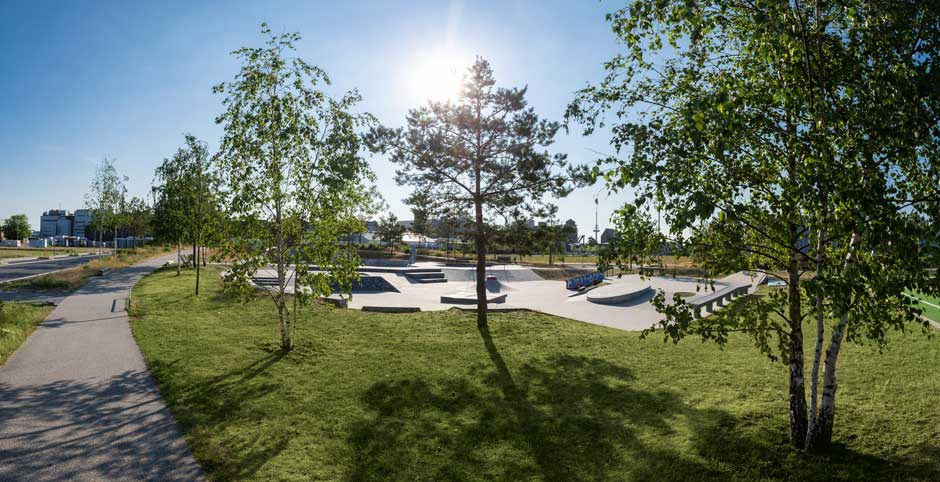

Bepflanzung des Überseeparks in der Überseestadt Bremen
Jungbäume im Überseepark
in der Überseestadt Bremen

Dort wurden 50 verschiedene Bäume gepflanzt, die alle in der Pflanzgrube an je drei Erdankern über ihren Wurzelballen schnell und schonend unterirdisch befestigt wurden.

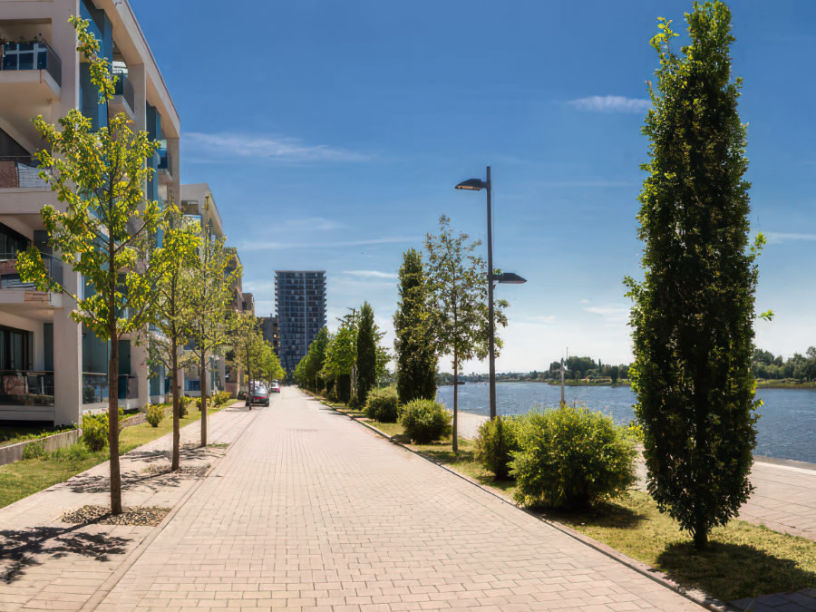

Ungestörtes Landschaftsbild des Überseeparks und der attraktiven Überseepromenade dank der Meyerdiercks Erdanker
Meyerdiercks-Erdanker
Überseepromenade Bremen

Das entstandene Landschaftsbild des Überseeparks und der attraktiven Überseepromenade wirkt durch die aufwendige Bepflanzung ungestört.

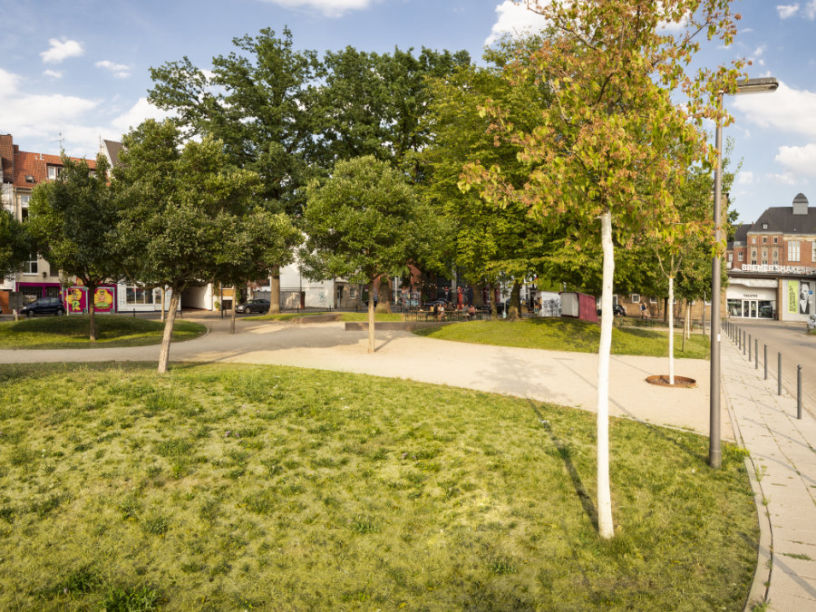

Bepflanzungen
Schulstraße, Bremen Neustadt

Die Sicherung der ergänzenden Baumpflanzungen wurde auch hier
mit Meyerdiercks Erdanker Baumverankerungssätzen - ohne störende Dreiböcke realisiert.

Baumpflanzungen
Landesgartenschau Kamp-Lintfort 2020

Insgesamt wurden auf dem Gelände 284 Meyerdiercks-Baumverankerungssätze eingebracht. Unterflurverankerungen stören nicht das Gesamtbild, sie sind die heimlichen Helfer.

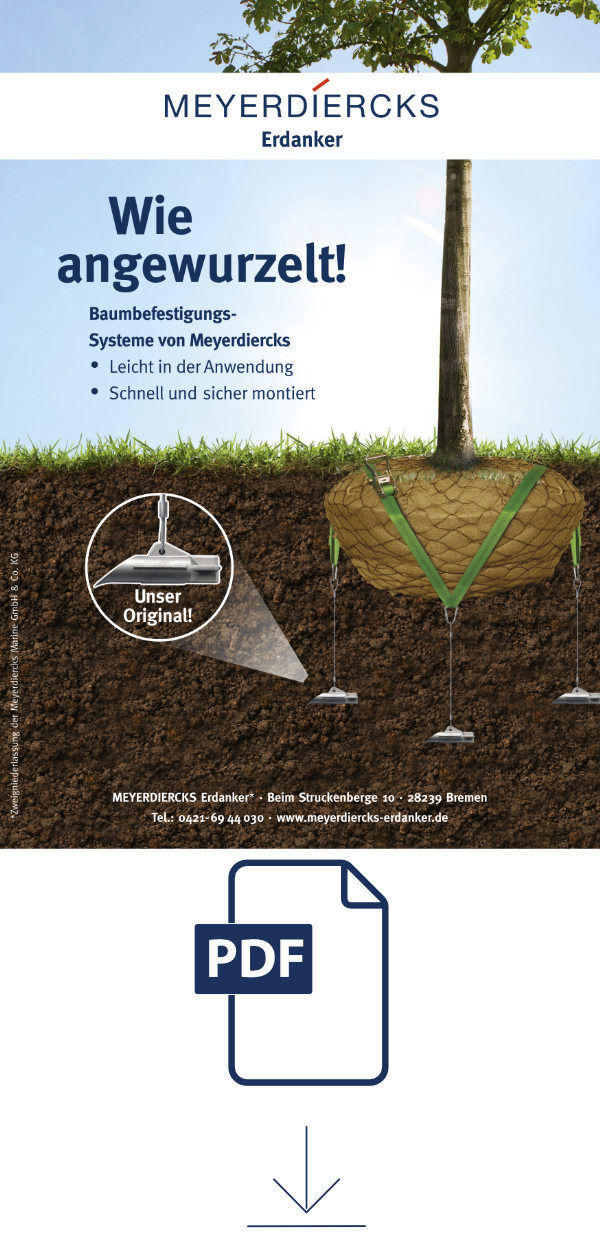

Wurzelballenverankerung - Information zum Download

Laden Sie hier unsere Informationsbroschüre zur Wurzelballenverankerung herunter

Unsere Baumbefestigungssysteme
 - Leicht in der Anwendung
 - Schnell und sicher montiert

Technische Unterlagen, Datenblätter und Ausschreibungstexte zum Download

Für Ihre Planung und Ausschreibung

Technische Unterlagen, Datenblätter und Ausschreibungstexte stellen wir zum Download bereit.

Wenn die Standardlösung nicht passt

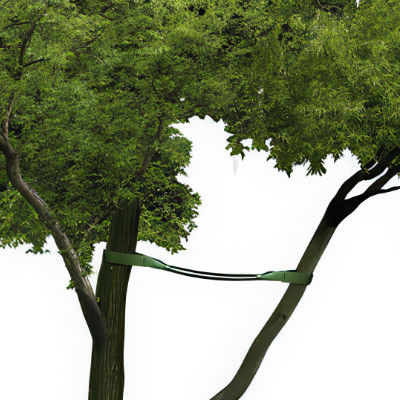

Baumkronensicherung

Verankerung im Kronenbereich

Befestigung mit Spannseilen an drei Haltepunkten im Kronenansatz – für Situationen, in denen der Wurzelballen nicht verspannt werden kann oder die Baumkrone noch zusätzlich gesichert werden muss.

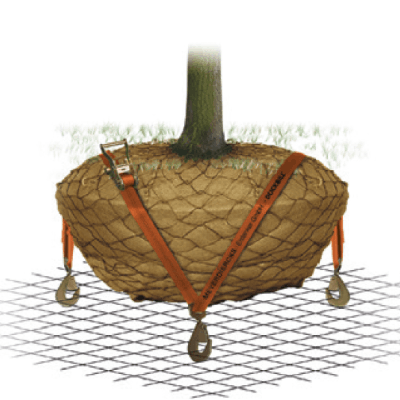

Unterbaute Flächen und Dächer

Unterbaute Flächen und Dächer

Die Karabinerhaken werden in bauseits vorgegebene Befestigungspunkte eingehakt, der Spanngurt läuft direkt über den Wurzelballen. Bruchlast des Gurtbandes bis 4.000 daN.

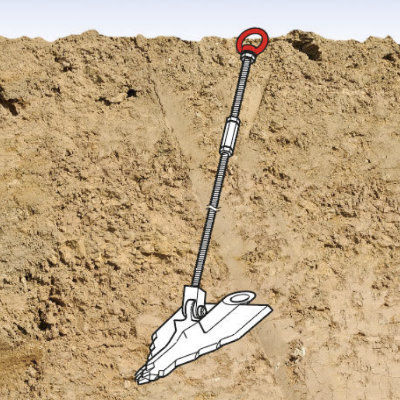

Extreme Haltekräfte

Extreme Haltekräfte

Wo Aluminiumdruckguss an seine Grenze kommt, liefern wir Erdanker aus Eisenguss. Auch als Sonderlösung.
